Nylon PA12 MJF
La matière poudreuse PA12 grise pour impression 3D MultiJet Fusion offre plusieurs avantages :
- Précision dimensionnelle,
- Fabrication de prototypes fonctionnels,
- Fabrication de pièces finales,
- Propriétés mécaniques isotropes,
- Très haute densité et donc faible porosité,
- Résolution de détail très fine,
- Des pièces fonctionnelles ou finales parfaites
Applications du Nylon PA12 MJF

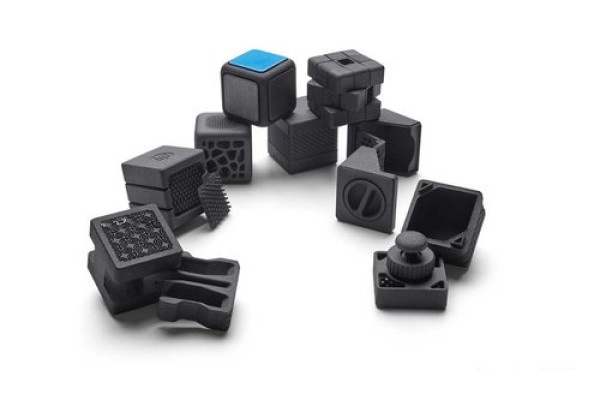

La matière PA12 MJF permet de fabriquer des prototypes fonctionnels ou des objets finis plus précis et plus détaillés :
- Prototypes à géométrie très complexes,
- Ensembles non-démontables,

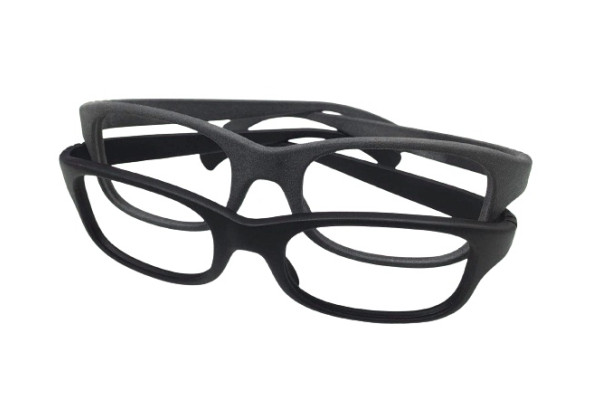

- Production en série abordable,
- Textures, gravures et embossage détaillés,
- Maquettes de soutien technique ou pédagogique,

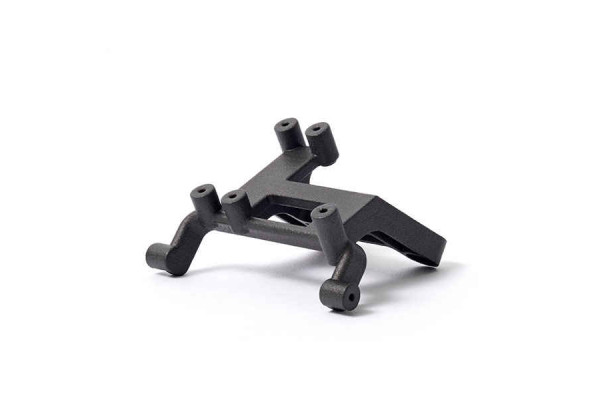

- Prototypage Rapide de pièces techniques

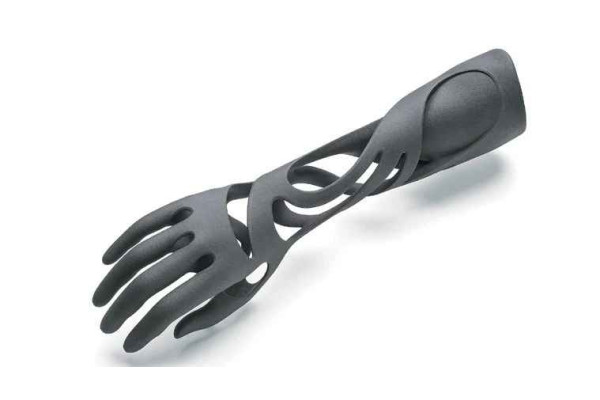

Technologie d’impression 3D Nylon PA12 MJF
HP Multi Jet Fusion est une technologie à base de poudre mais n'utilise pas de lasers. Le lit de poudre est chauffé uniformément au départ. Un agent de fusion est projeté là où les particules doivent être fondues de manière sélective, et un agent de détail est projeté autour des contours pour améliorer la résolution de la pièce. Alors que les lampes passent sur la surface du lit de poudre, le matériau projeté capture la chaleur et aide à la distribuer uniformément.
Informations complémentaires sur le Nylon PA12 MJF
Cette poudre très fine grise PA12 MJF offre une haute résistance aux impacts, une excellente résistance aux produits chimiques, résistance à l’abrasion aux éraflures et une bonne élasticité. De plus, elle résiste aux UV, aux changements de températures et à la lumière. Elle convient aussi pour fabriquer des pièces biocompatibles.
L’épaisseur de couche de 80 μm utilisée en impression 3D permet entre autres de délivrer une meilleure précision qu’en frittage de poudre, à des coûts très compétitifs.
Les pièces imprimées en Nylon P12 MJF arborent une surface lisse gris pierre, les couches de superpositions peuvent être visibles.
L’épaisseur de couche de 80 μm utilisée en impression 3D permet entre autres de délivrer une meilleure précision qu’en frittage de poudre, à des coûts très compétitifs.
Les pièces imprimées en Nylon P12 MJF arborent une surface lisse gris pierre, les couches de superpositions peuvent être visibles.
MJF / PA12 – Guide de conception
Pour vous permettre d’imprimer des pièces en toute sérénité, voici les informations utiles à prendre en compte dans la conception 3D de votre pièce
| MESURE | VALEUR |
| Epaisseur de couches | 80 µm |
| Epaisseur mini de mur | 1 mm (voire 0,5mm dans certains cas) |
| Dimensions maxi des pièces (2) | Jusqu’à 256 x 340 x 360 mm |
| Précision | ±0.3% |
| Mini détails | 0,25 mm |
| Espace mini entre pièces à assembler | 0,4 mm |
| Imbrication de pièces | Oui |
| Pièces articulables | Oui |
| Matière biocompatible | Oui |
MJF / PA12 – Informations techniques
Pour vous permettre d’imprimer des pièces en toute sérénité, voici les informations utiles à prendre en compte dans la conception 3D de votre pièce
| MESURE | VALEUR | STANDARD |
| Densité | 1,01 g/cm³ | ASTM D792 |
| Force de traction sur les 3 axes X, Y et Z | 48 MPa | ASTM D638 |
| Module de traction | 1.700 MPa | ASTM D638 |
| Module de traction | 1.800 MPa | ASTM D638 |
| Allongement à la rupture sur X et Y | 20% | ASTM D638 |
| Allongement à la rupture sur Z | 15% | ASTM D638 |
| Température de fléchissement à la chaleur | 175°C à 0,45 MPa 95 °C à 1,82 MPA |
ASTM D648 |
PRÊT À COMMENCER VOTRE FABRICATION ?
Plus de 3500 d’entre vous utilisent x3D-Print
