Résine PU 8150

La matière Hei-Cast 8150 (de la société japonaise Heisen) est une résine d'uréthane utilisée pour l'application de coulée sous vide. Ce polyuréthane 8150 offre plusieurs avantages :

  • Propriétés supérieures,
  • Grande dureté,
  • Bonne résistance à l'élongation,
  • Grande capacité de flexion,
  • Résistance à hautes températures (100°C)
  • Peut être pigmenté.
  • Des pièces techniques performantes.

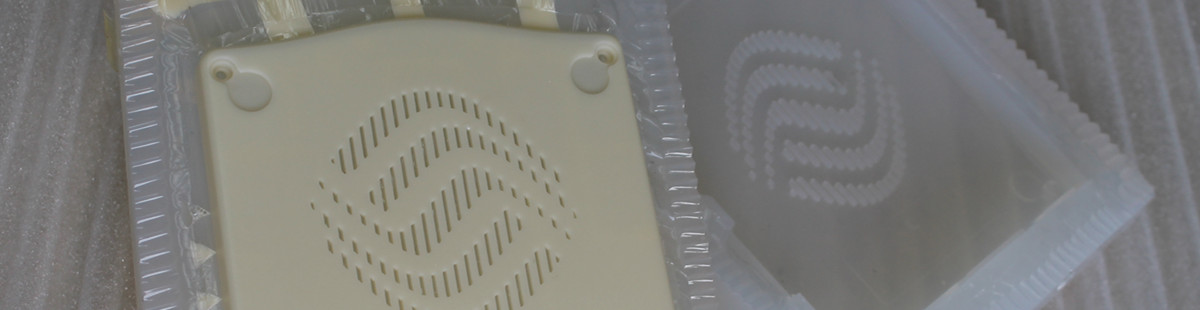

Injection polyuréthane PU 8150

Applications du PU 8150

Hei-Cast 8150 offre des propriétés physiques bien équilibrées, d'excellentes propriétés de durcissement et une stabilité dimensionnelle supérieure. Idéal pour la fabrication de prototypes, le PU 8150 est également adapté pour une utilisation dans les pièces qui sont produites en petits lots.

Procédé de Coulée sous Vide avec le PU 8150

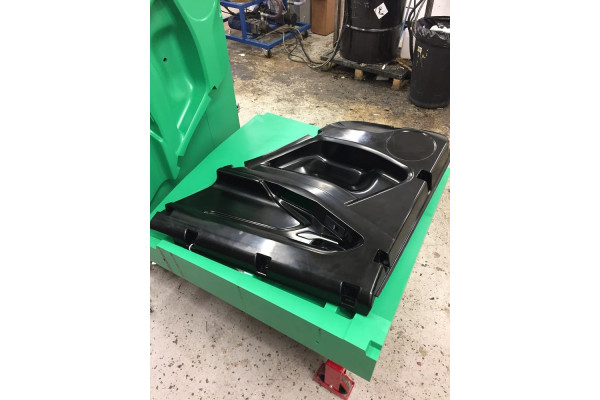

Le fichier 3D du client est généralement imprimé en 3D pour créer la matrice (appelée aussi le maître-modèle). Cette dernière est ensuite préparée dans des étapes de ponçage et de sablage pour éliminer les éventuelles impuretés sur la surface et donc dans le moule. La pièce est installée dans un bac dans lequel le silicone liquide sera versé. Lorsque ce dernier durcit, il est ensuite ouvert en deux parties (généralement) pour en retirer la matrice délicatement.
Une fois le moule soigneusement refermé et installé en machine d’injection, la matière choisie est injectée dans le moule. L’opérateur récupère la pièce et répète l’opération pour autant de pièces que nécessaires. Bien entendu, pour les petites pièces, un moule en produite plusieurs dizaines par injection.

Informations complémentaires sur le PU 8150

La matière Hei-Cast 8150 est un mix d'isocyanate incolore et de polyol de couleur jaunâtre, dans un rapport 100/50. La matière silicone peut varier selon la quantité de pièces à injecter.


PU transparent PU 8150 – Informations techniques


MESURE VALEUR STANDARD
Densité 1,06 g/cm³
Module d’élasticité en flexion 1.790 MPa ISO 178-2001
Résistance à la flexion 78 MPa ISO 178-2001
Résistance à la traction 73 MPa ISO 527-1993
Allongement à la rupture 16 % ISO 527-1993
Izod – Résistance au choc entaillé 12 KJ/m2 ISO 179/1D-1994
Dureté (Shore D) 84 ISO 868-1985
Résistance à la température 100° C
Inflammabilité Certifiée UL 94 HB Test UL 94 en laboratoire
Couleur Ivoire

Les conditions de fabrication peuvent altérer ces valeurs.

PRÊT À COMMENCER VOTRE FABRICATION ?

Plus de 3500 d’entre vous utilisent x3D-Print

background_footer
